HF-2G拋光機

一、HF-2G拋光機工作原理

拋光輪通過拋光軸皮帶輪與電機相聯做旋轉運動，導輪通過減速器、聯軸器與電機相聯并固定在萬向旋轉徑向進給滑臺座上。拋光輪與導向輪之間裝置一可橫向移動的直線導軌，在導軌上布置2個移動滑塊，工件兩段固定在移動滑塊上，使工件能夠在直線導軌上往復移動。當操縱滑臺上的進給手柄時，導輪接觸工件，工件開始旋轉，繼續進給接觸拋光輪，拋光輪旋轉時對工件進行表面磨削加工。同時，工件做軸向移動，從而完成工件的拋光工作。

二、HF-2G拋光機技術參數

（1） 導向輪轉速：0 ～ 45 r/min；

（2） 重量：200 kg；

（3） 主電機功率：4kW；

（4） 導向輪電機功率：0.75 kW；

（5） 電壓：220 V；

（6） 拋光輪直徑：250 mm；

（7） 拋光輪轉速：2400r/min；

（8） 外形尺寸：800 mm × 900 mm × 4 000 mm；

（9） 加工直徑：60 mm≤Ф≤100 mm；

（10） 加工長度：≤1800mm；

（11） 表面光潔度：Ra≤1.6 μm；

（12） 加工精度：0.05 mm。

三、HF-2G拋光機用途

外圓拋光機主要用于五金制造，車輛配件，鋼木家具，儀表機械，標準件及電鍍前后等行業的除銹和拋光，是對圓管，圓棍，細長軸拋光的選擇。圓管拋光機加工的工件具有高亮度且不會影響工件的原有尺寸，特別適合對無心磨床加工后工件的高亮拋光。

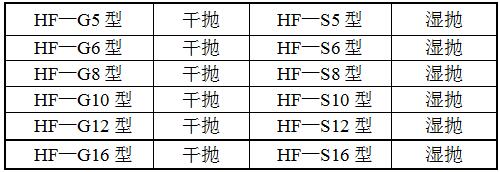

四、HF-G/HF-S系列拋光機型號：

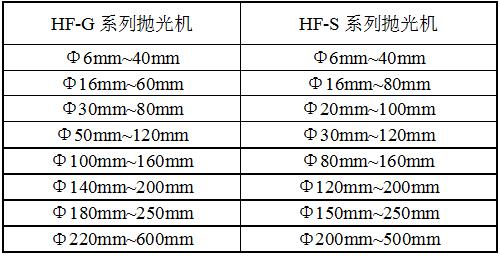

五、HF-G/HF-S系列拋光機規格：

注：無錫宏帆拋光機廠家可根據用戶需求，定制不同規格型號的外圓拋光機，歡迎有需要的用戶致電咨詢。
